Case 08 / 08

地牢

  • UE5
  • C++
  • Paper2D
  • PaperZD

上一个项目把引擎的 2D 流程摸了一遍，这个项目就接着往下走：既然画面能用瓦片和纸片精灵搭出来， 那么打架这件事也得自己从头写。规则很简单——一个持盾的骑士，两种怪物，互相能打。 这次动手之前先把类结构画了出来，代码按图写，算是补上了之前几个项目缺的那块「先想后写」。

时间
2026 年 9 月
团队
独立开发
角色
独立开发：类结构设计、全部 C++ 代码、关卡与动画资产配置
开发环境
Unreal Engine 5.7 + Visual Studio / VS Code（Windows）
状态
开发中

概览与技术栈

这次的目标和上一个项目不太一样。上一个只想知道 2D 在 UE 里怎么搭起来，所以做出来的东西 能走能跳就够了；这个项目想要的是「打起来」——攻击有判定、挨打会掉血、血空了会倒下。 也正因为如此，动手第一件事不是打开编辑器，而是先在一张纸上把类的关系画清楚。

架构分两条线。竖着的带箭头的是继承链：最上面是 PaperZD 提供的角色基类， 往下抽出一个自己的角色基类，再往下分给英雄和敌人，敌人下面才是具体的骷髅和野猪。 这条线上的每个类只管自己那一层的差异，公共的部分——受击盒、血量组件、当前动画序列—— 全都放在角色基类里，这样加一种新怪物只需要写它跟别人不一样的地方。

横着的一条是能力。伤害这件事我没有做成一个「战斗管理器」，而是拆成了两个独立的东西： 一个血量组件，谁有血就挂谁身上；一个伤害接口，只声明「你可以对我造成这么多伤害」。 接口有三个参数，分别是伤害值、伤害来源和责任人，足够追溯一次攻击到底是谁打的。 这样拆开之后，攻击方不需要知道对面是英雄还是怪物，只要判断对方实现了这个接口， 把伤害递过去就行——后来加野猪的时候，攻击逻辑一行都没改。

攻击判定这一块花的时间最多。最开始的想法是在 Tick 里每帧检查一次距离， 但那样既不精确也不跟动画对齐。最后用的是 PaperZD 的动画通知： 写一个继承自动画通知的类，把它挂在攻击动画的某一帧上，动画播到那一帧才去问一句 「打到人了没有」。好处是判定和手感绑在一起——想让攻击来得早一点或晚一点， 只要在动画编辑器里挪一下通知的位置，代码完全不用动。

没做的部分也说清楚：地图是手刷的瓦片地图，没有随机生成；没有做 UI，血量目前靠动画表现和日志； 也没有存档。这三块是这个版本明确缺的东西，待后续开发。

技术栈

引擎
Unreal Engine 5.7
语言
C++：逻辑全部写在代码里，蓝图只作为资产存在（角色蓝图与动画蓝图）
代码组织
按角色、组件、游戏框架、接口、怪物五个目录分文件，类名统一 CPP_ 前缀
2D 表现
Paper2D 的瓦片地图铺关卡，PaperZD 的动画源与动画序列驱动纸片精灵
角色体系
PaperZD 角色基类派生出自制基类，再分出英雄与敌人，敌人下分骷髅和野猪
战斗
自定义伤害接口 + 受击盒重叠检测 + 血量组件，三段拼成一条完整的伤害链
攻击判定
继承 PaperZD 的动画通知，挂在攻击动画的指定帧上触发命中检查
AI
怪物侧自己写了一个轻量的 AI 控制器，配合各自的动画类切换状态

截图与演示

先看关卡本身。地图是一张手刷的瓦片地图，拆成了两块分开管理； 场上站着三个纸片精灵，每个精灵外面套着的那圈椭圆就是它的碰撞范围，箭头是朝向—— 这个项目里几乎所有判定都建立在这两样东西上，调数值的时候基本整晚都在盯着这一屏。

UE5 编辑器主界面，中间是 2D 关卡的编辑视图，整片地图呈紫红色，上面有三个纸片精灵：靠左是一个持盾的骑士主角、中间是一面白色旗帜、右侧是一个绿色小怪物，三个精灵外面各套着一圈椭圆形的碰撞范围轮廓并带蓝色朝向箭头；左侧大纲面板列出 MainMap、WorldSettings、BP_Skeleton、Plane、PlayerStart、T_DungeonTiles_TileMap 与 T_DungeonTiles_TileMap2 共七个对象，右下内容浏览器停在 Blueprints/Character/Hero 目录，显示 AnimSequences 文件夹与 ABP_HeroAnim、AS_Hero、BP_Hero 三个资产
关卡编辑视图。大纲里只有七个对象，其中两个是瓦片地图、一个是出生点， 剩下的就是角色、旗帜和一架背景用的平面——场景本身很空， 复杂度全在代码那一侧。内容浏览器里能看到英雄那套资产： 一个动画源、一个动画蓝图、一个角色蓝图，加一个放动画序列的文件夹。

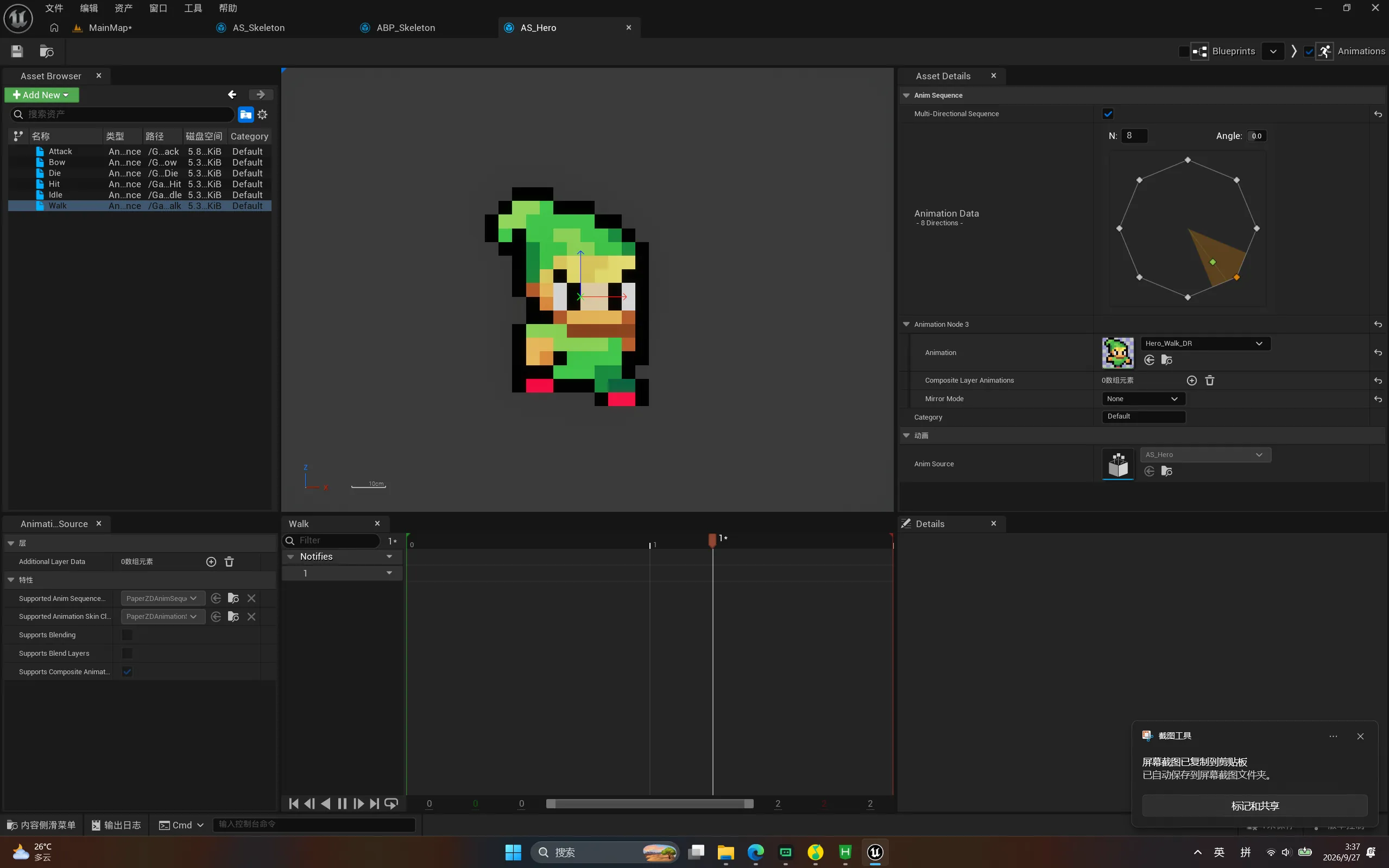

PaperZD 的动画源资产编辑器，正在编辑名为 AS_Hero 的动画源，中间视口里是一个放大显示的像素精灵：戴绿色尖帽、尖耳、绿色上衣短裤、红粉色靴子的小男孩；左侧是资产浏览器，列出 Idle、Jump、Walk、Run 等动画序列；右侧属性面板有动画序列、主方向序列、镜像模式为无等选项，还有一个标注着 N 与角度、用于选择八个方向的八角形控件；底部是带时间轴与通知轨道的动画预览区
英雄的动画源。PaperZD 把这套东西单独抽成了一个资产：里面登记这个角色有哪些动画序列、 每个序列支持哪几个方向、要不要镜像。右侧那个八角形的角度控件就是用来选方向的—— 角色的待机、行走、跑、跳各有若干朝向，全部在这里对齐，代码侧只负责告诉它「现在往哪个方向走」。
一段实际游玩的录屏，能看到骑士跑动、挥砍和怪物挨打之后的反应。 重点可以留意攻击命中的时机——它跟挥砍动画的某一帧是对齐的，不是按固定的时间间隔触发的。 视频默认不加载也不自动播放，点了播放按钮才开始下载，录屏是原画质，文件不小，需要等一会儿。

技术文档

这个项目没有单独写文档，所以用七张图把代码讲一遍。顺序是照着写代码的顺序来的： 先看那张手画的类结构图，再看代码怎么按结构分目录，然后从角色基类开始， 沿着一次攻击往下走——伤害接口怎么定义、血量怎么扣、怪物怎么判定命中、动画通知在哪一帧触发。

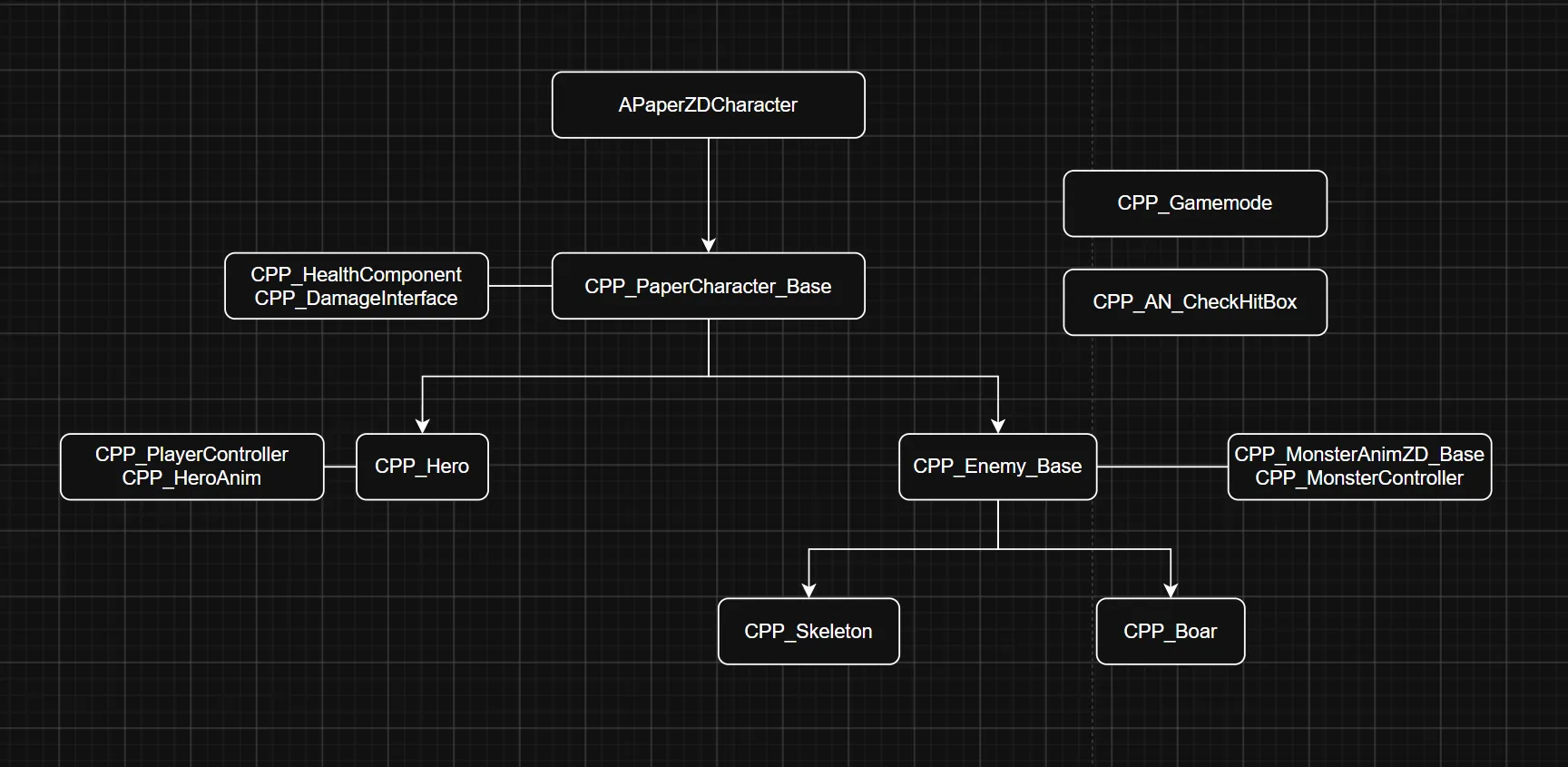

一张手画的类继承结构图，白色圆角方框配白色箭头：顶层方框是 APaperZDCharacter，向下指向 CPP_PaperCharacter_Base，该框左侧并排着 CPP_HealthComponent 与 CPP_DamageInterface 两个方框；CPP_PaperCharacter_Base 向下分出 CPP_Hero 与 CPP_Enemy_Base，CPP_Hero 左侧并排 CPP_PlayerController 与 CPP_HeroAnim，CPP_Enemy_Base 右侧并排 CPP_MonsterAnimZD_Base 与 CPP_MonsterController，并再向下派生出 CPP_Skeleton 与 CPP_Boar；图的右上角另有两个独立方框 CPP_Gamemode 与 CPP_AN_CheckHitBox
动手之前先画的类结构。竖着的箭头是继承，横着并排的几个方框是会挂到那个类上的东西。 这张图最大的作用是提前把「一件事该由谁负责」定下来： 血量归组件、伤害传递归接口、攻击判定归动画通知，写的时候就不会到处临时加函数了。 这也是这个项目和前几个项目最明显的区别。

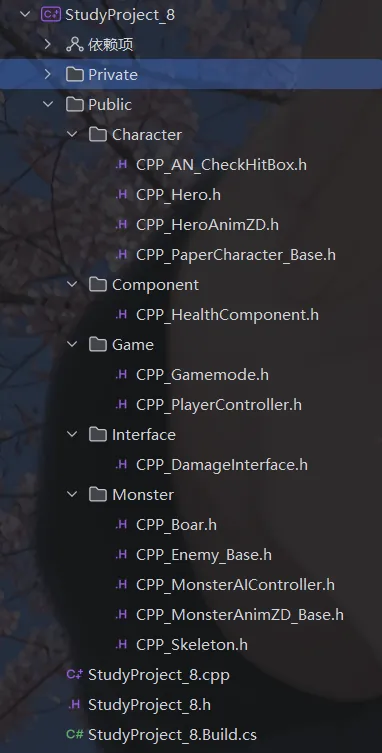

Visual Studio 的解决方案资源管理器，项目名 StudyProject_8，Public 目录下按 Character、Component、Game、Interface、Monster 五个文件夹分类：Character 里有 CPP_AN_CheckHitBox.h、CPP_Hero.h、CPP_HeroAnimZD.h、CPP_PaperCharacter_Base.h；Component 里有 CPP_HealthComponent.h；Game 里有 CPP_Gamemode.h 与 CPP_PlayerController.h；Interface 里有 CPP_DamageInterface.h；Monster 里有 CPP_Boar.h、CPP_Enemy_Base.h、CPP_MonsterAIController.h、CPP_MonsterAnimZD_Base.h、CPP_Skeleton.h
代码目录就是照着上面那张图分的。五个文件夹分别对应角色、组件、游戏框架、接口和怪物， 头文件与实现文件在 Public 和 Private 下对称摆放，找的时候不用猜。 类名统一带 CPP_ 前缀，这一条是为了在编辑器里翻资产或者看报错时， 一眼就能把「自己写的」和「引擎自带的」分开。
VS Code 里打开的 C++ 代码截图，文件是 CPP_PaperCharacter_Base.h 与对应的实现，类声明为 ACPP_PaperCharacter_Base，同时继承 APaperZDCharacter 和 ICPP_DamageInterface；成员里有 TObjectPtr 类型的 Flipbook、HurtBox、HealthComponent 和 PaperZDAnimSequence，其中第 33 行写着 float HurtBoxSizeX = 20.f，另有 bool bIsSummoned = false；下方是 Initialization 与 InitDamageInterface_Implementation 两个函数的实现，初始化的逻辑里通过 UPaperZDAnimInstance 拿到了动画实例并用 JumpToNode 切换动画节点
角色基类，整个项目里被继承最多的一层，所以它只放两类东西： 所有角色都有的部件——受击盒、血量组件、当前动画序列； 所有角色都得会的事——初始化和受伤害。受击盒那个 20 的宽度是个整数常量， 因为它要跟像素网格对齐，写小数反而不好调。
VS Code 里打开的 CPP_DamageInterface.h 代码截图，上半是 UINTERFACE(MinimalAPI) 修饰的 UCPP_DamageInterface 类，下半是 ICPP_DamageInterface，其中声明了一个接口函数 void DamageInterface(float DamageAmount, AActor* DamageCauser, AController* InstigatorController)，宏写作 UFUNCTION(BlueprintNativeEvent, BlueprintCallable, Category=Damage)；下半部分还显示了对应的 cpp 文件，其中只有一行包含头文件和一段自动生成的注释
伤害接口。三个参数合起来回答「谁被打了、打了多少、谁打的」， 做成接口而不是直接调用，是为了让攻击方不必认识被打的对象。 接口函数用的是蓝图原生事件，所以蓝图里也能实现自己的受伤害表现， 但这份工程里实现是写在 C++ 的角色基类里的。
VS Code 里打开 CPP_HealthComponent.h 的 C++ 代码截图，类声明为 UCPP_HealthComponent，继承自 UActorComponent，并带有可蓝图挂载组件与蓝图类型的宏；属性有 float MaxHealth = 3.0f、float CurrentHP 和 bool bIsDefeated = false；下方 DecreaseHealth 函数接收一个 float InComingDamage 参数，函数体里用 FMath::Max 把扣除后的血量夹在零以上，血量归零时把 bIsDefeated 置为 true 并输出一条日志
血量组件，逻辑短到只有三行：扣血、把下限夹在零、判断是否倒下。 做成组件而不是写在角色里，是因为英雄和怪物掉血的方式完全一样，没必要各写一份； 挂在组件上还有个好处，属性面板里能直接看到血量数值，调手感时不用翻代码。
VS Code 里打开 CPP_Enemy_Base.h 与 .cpp 的代码截图，类声明为 ACPP_Enemy_Base，继承自 ACPP_PaperCharacter_Base，成员有 float Damage = -1.f，以及一个用 UFUNCTION 宏修饰的重叠回调 OnHurtBoxBeginOverlap；实现里先用 Cast 确认对方是 Pawn，再用 IsA 过滤掉跟自己同类的对象，然后用 Implements 判断对方有没有实现伤害接口，最后调用 Execute_DamageInterface 把伤害值传递过去；函数里还留着一条中文的调试日志
怪物的命中逻辑。受击盒和对方的身体重叠时触发这个回调， 然后一层层往外排除：不是角色的放过、跟自己同类的放过， 确认对面实现了伤害接口之后才把伤害递出去。 那句中文日志是排查碰撞时留下的，本来该删，不过留着也挺能说明当时在查什么。
VS Code 里打开 CPP_AN_CheckHitBox.h 与 .cpp 的代码截图，类声明为 UCPP_AN_CheckHitBox，继承自 UPaperZDAnimNotify，重写了 OnReceiveNotify_Implementation 函数并接收一个 UPaperZDAnimInstance 指针参数；实现里先做空指针判断，再用 GetOwningActor 拿到持有者，把它 Cast 成英雄类，最后调用英雄自己的 CheckHit 函数去检查命中盒，中间还留了一句调试用的日志
攻击判定的触发点，也是整套战斗里我觉得最巧的一处。 这个类继承的是 PaperZD 的动画通知，挂在攻击动画的某一帧上—— 动画播到那里，它才去叫角色检查一次命中盒。 判定跟着动画走而不是跟着计时器走，改手感就只需要在动画里挪一下通知的位置。

项目还在开发中，工程没有传到公开仓库，也没有打包发布，所以这里没有可以点的链接。 想看某个类的完整实现，或者想直接要工程文件，都可以写信跟我说。

代码仓库
暂无公开仓库
打包发布
暂未发布
源码说明
项目还在开发中
